Система MAS/BAS


Аналоговая система измерения уровня в балластных и сервисных танках,

осадки и крена судна «MAS/BAS» :



Комплект поставляемого оборудования:



№№

Наименование изделия

Кол-во

Примечание



1

Датчик давления

12

Устанавливается в балластные цистерны

2

Считывающие устройства

1

Устанавливается в надстройке

3

ЖК панель

1

Устанавливается в РР

4

Кабель

480



5

Эксплуатационные документы (комплект)

2





Принцип действия системы «MAS/BAS» следующий:



Система «MAS/BAS» основана на датчиках давления устанавливающихся внутри балластных танков, с торцов, снизу или вверху цистерны.

У датчика MAS 2600 имеется мембрана на которую воздействует в большей или меньшей степени давления воды либо иной жидкости, тот в свою очередь, в зависимости от давления выдает сигнал 4-20 мА который поступает с каждого датчика на считывающие устройство, преобразовывается в цифровой сигнал и поступает на ЖК-панель.

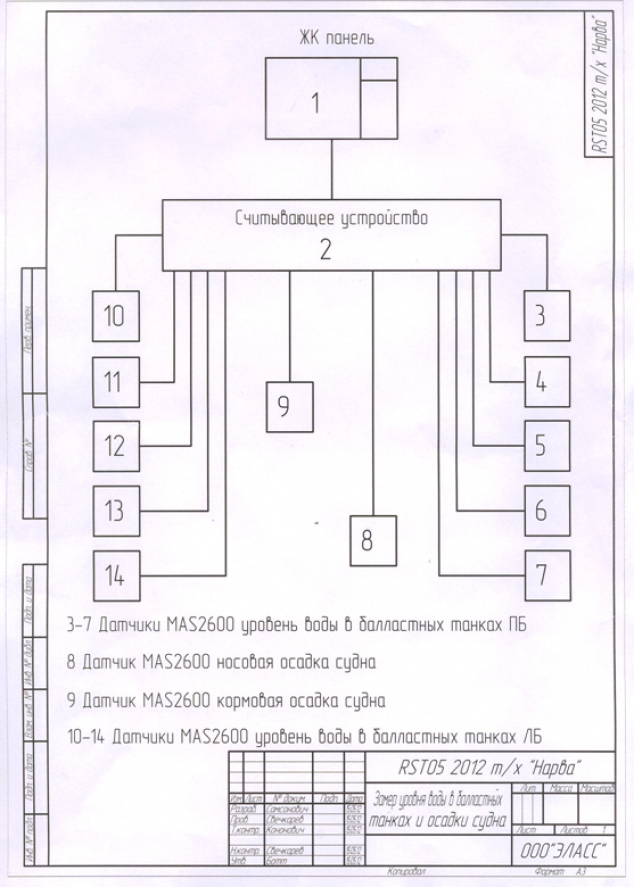

Схема системы измерения уровня в балластных и сервисных танках, осадки и крена судна «MAS/BAS»  :

Описание изображения


Замер уровня посредством датчиков давления

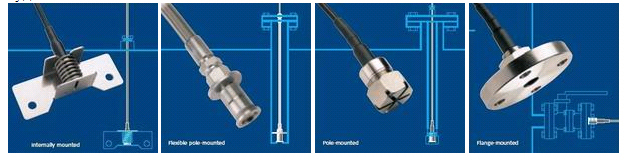

 Высокоточный и надежный датчик MAS 2600 разработанный компанией Damcos для замера уровня в танках судна является несомненным лидером на морском рынке. Датчик, оснащенный титановым корпусом и диафрагмой, прекрасно защищен от проникновения морской воды и имеет превосходные линейные характеристики и гистерезис.

Описание изображения


 Основные характеристики датчика MAS 2600:

Диапазоны измерения:          0-3.5 / 0-7 / 0-16 / 0-35 mH2O и 0.8-2 / 0.8-3.5 bar абс. давления

Точность измерения:  +- 0.25% от шкалы при 20°C

Выходной сигнал:      4..20 мА

Питание:          14..33 VDC

Рабочая температура: датчик -20..+125°C, усилитель -40..+85°C,

кабель стандартный -20..+80°C, кабель высокотемп. -20..+125°C

Класс защиты: датчик IP68 / усилитель IP56

Класс искробезопасности:    Eex ia IIC T5

Одобрения:      DNV, GL, LRS, MRS, BV, RINA, NK, PRS, KRS, ABS, MSA, DEMKO

 MAS 2600 может использоваться для замера уровня в любых танках и для измерения осадок судна.

Описание изображения
